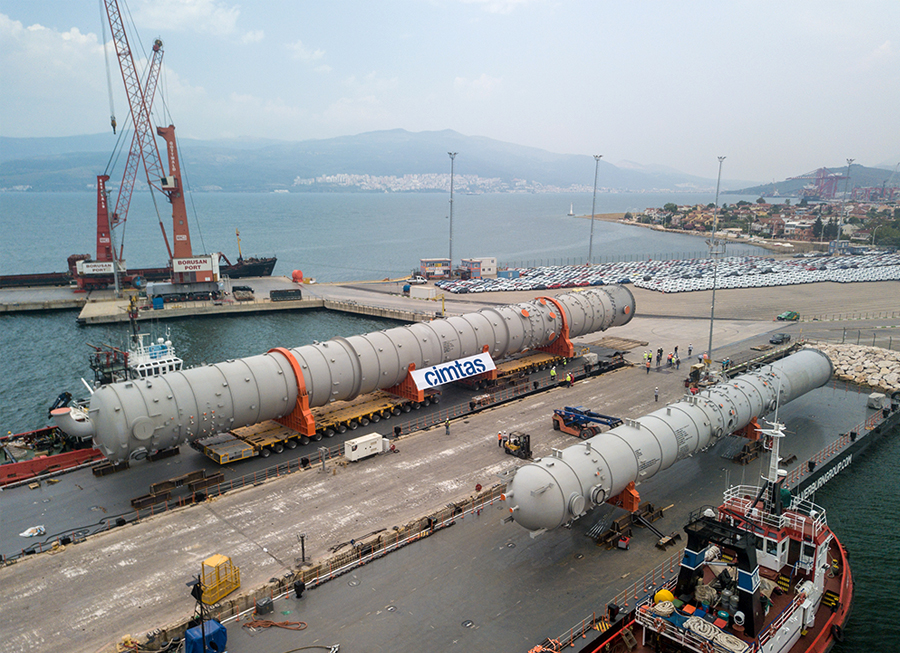

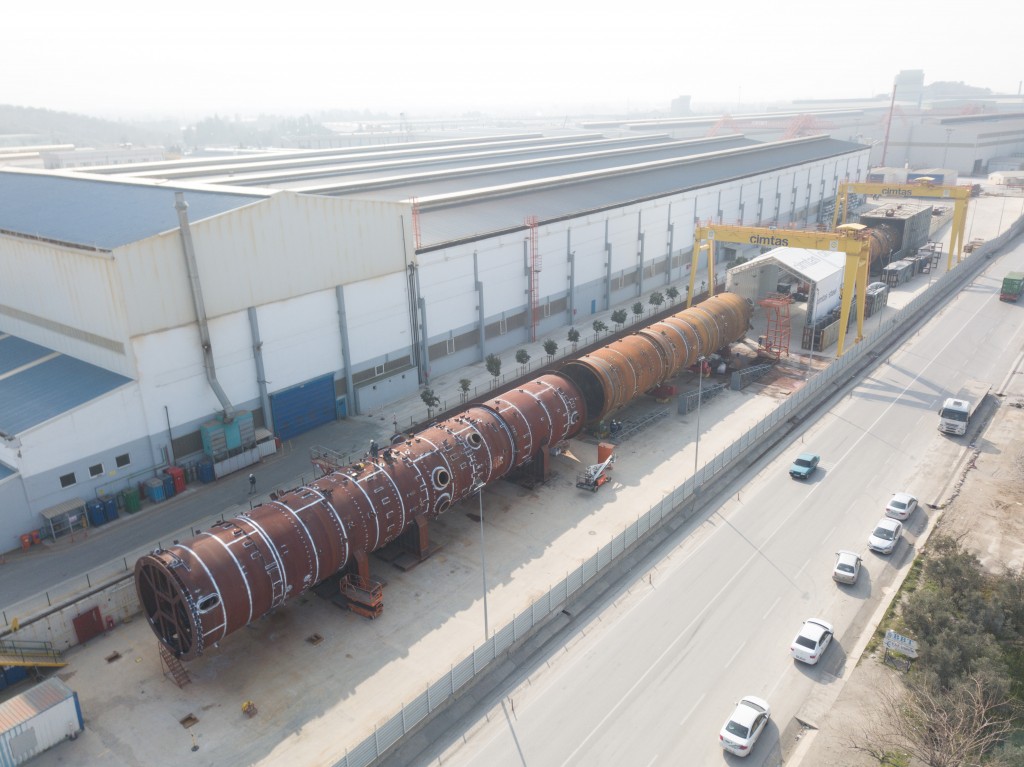

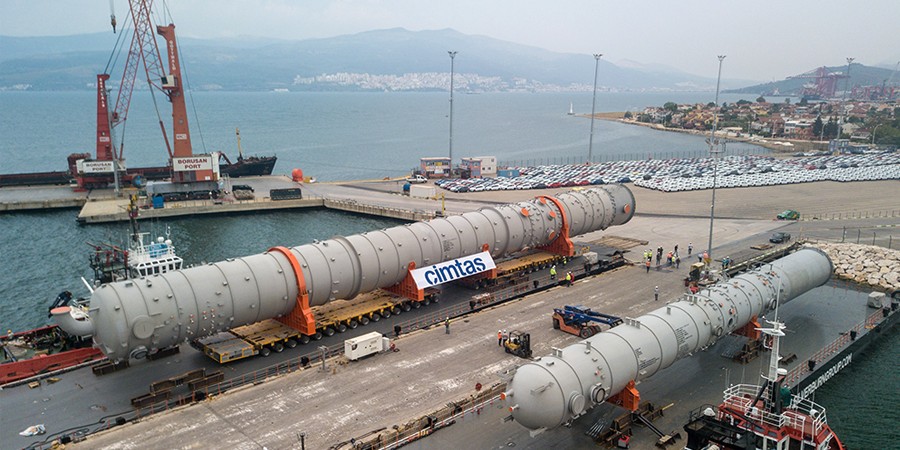

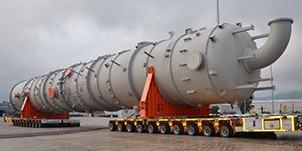

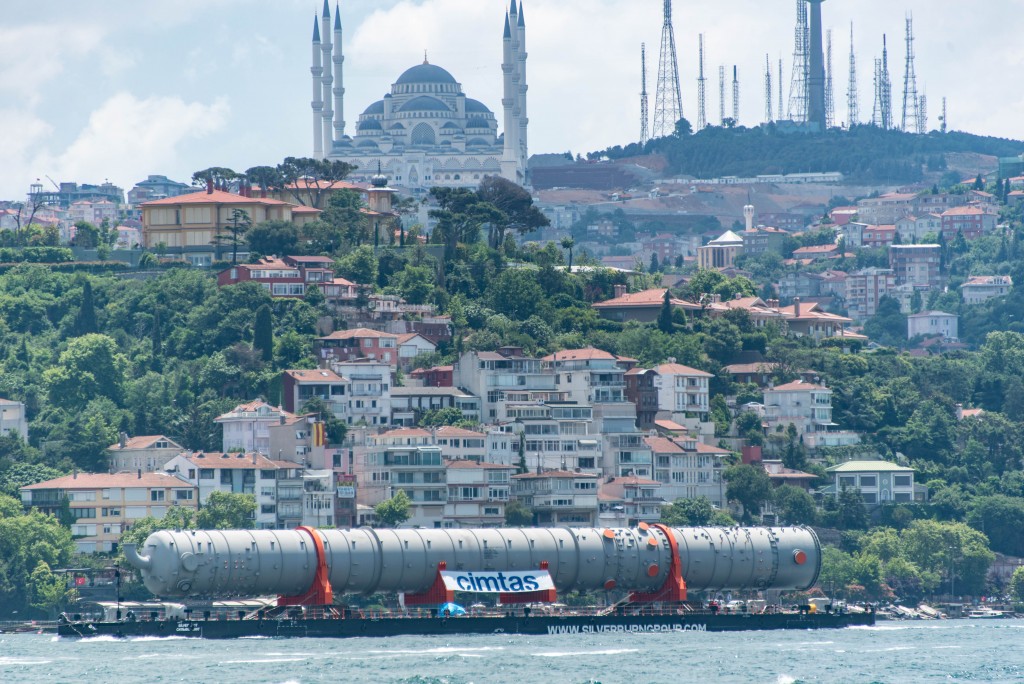

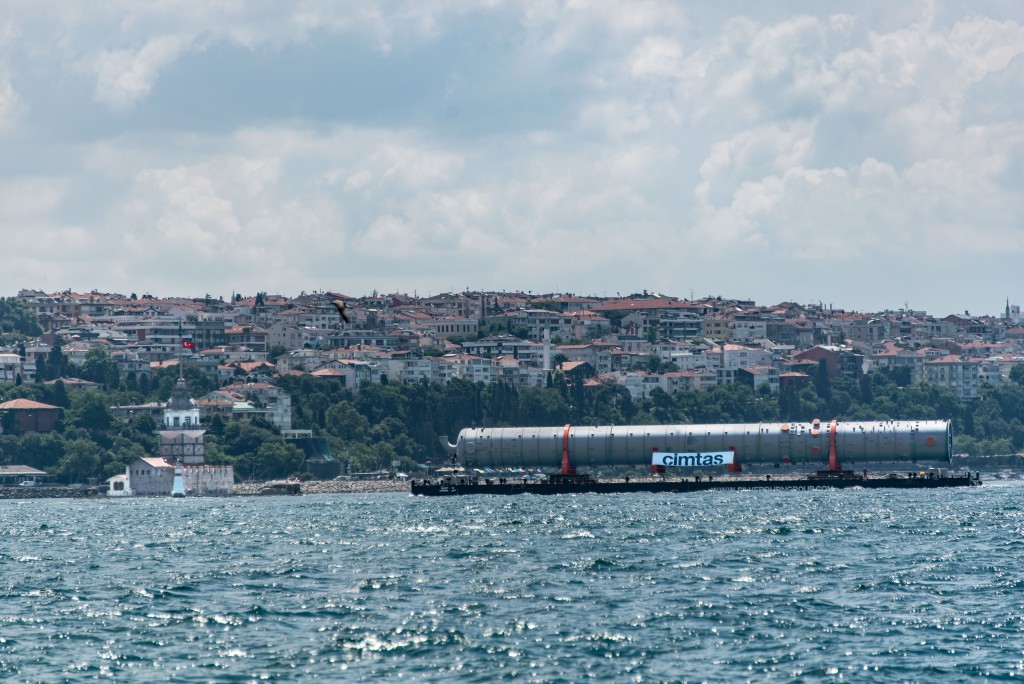

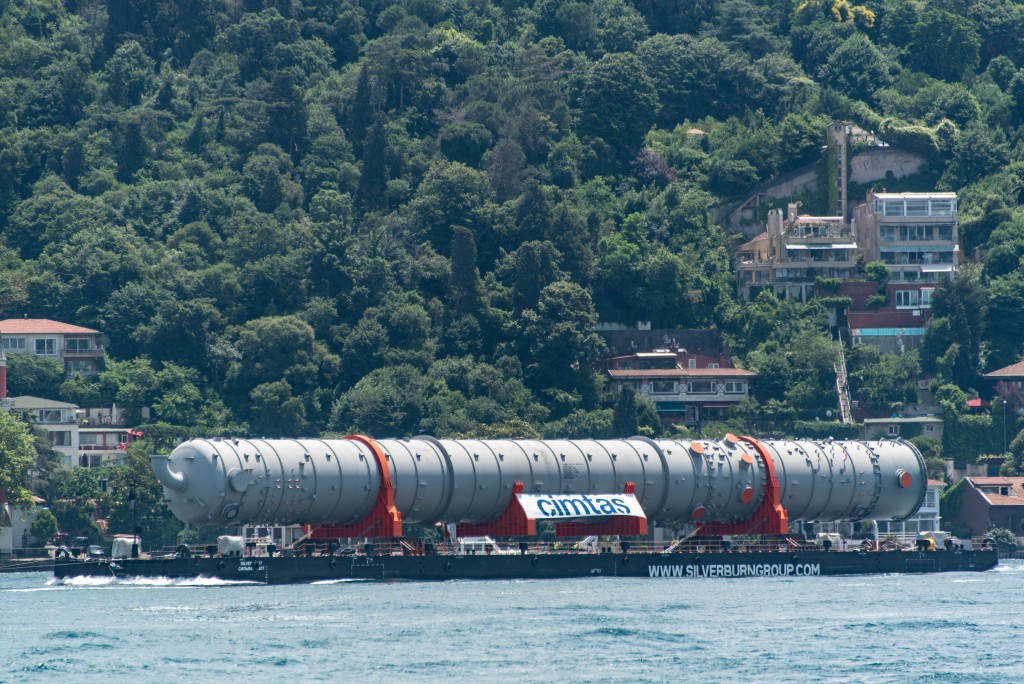

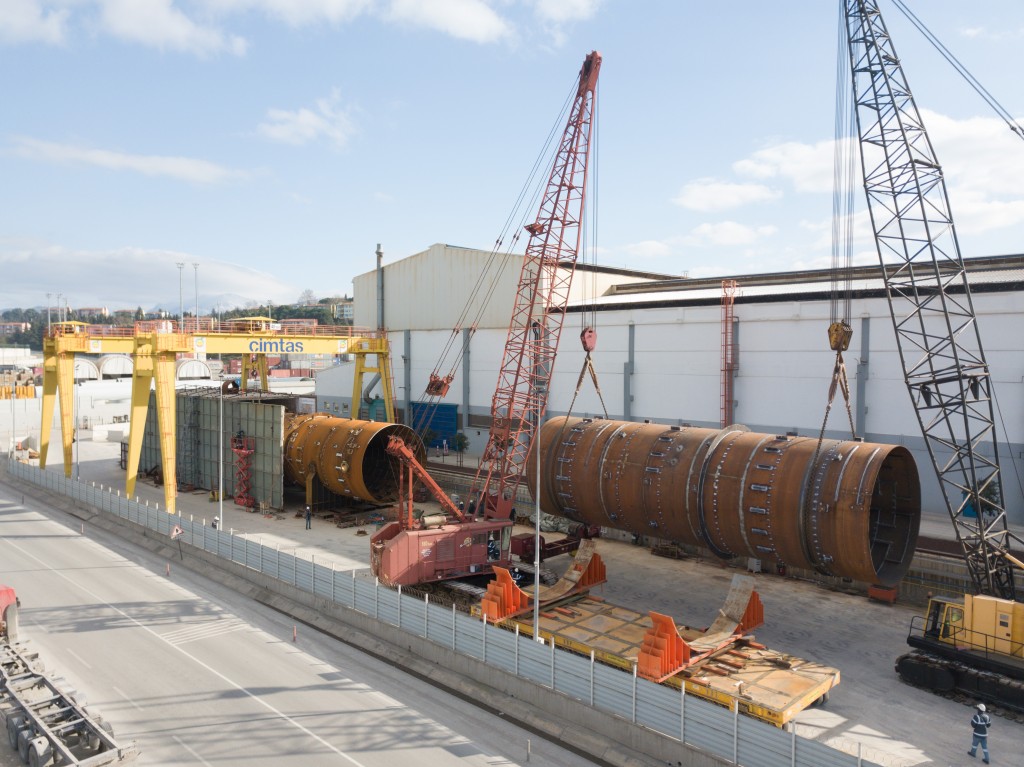

Dünyanın en uzun kolonlarından biri olan Ham Petrol Stabilizatörü, 83 metrelik boyu ile Tengiz Petrol Sahası’ndaki en uzun basınçlı ekipman olma unvanını taşıyor.

Proje Bilgisi

  • Müşteri: TCO (Tengizchevroil) ve Fluor
  • Son Kullanıcı: TCO (Tengizchevroil)
  • Lokasyon: Kazakistan
  • Tasarım Kodu: ASME (Sec. VIII Div.1 & Div.2)
  • Tamamlanma Tarihi:  2018

Kap Özellikleri

  • 1 Ham Petrol Stabilizatörü, 1 Gazolin Ayrıştırıcı, 1 Merkaptan Çıkarıcı, 1 Merkaptan Oksitleyici
  • Toplam Ağırlık 1357 t
  • Kapların Aralık Değerleri:
    • Ağırlık: Parça başına 623 t, 347 t, 372 t ve 15 t
    • Uzunluk: 83 m, 53 m, 55 m ve 15 m
    • İç Çap: 6,5 m, 6 m, 4,5 ve 1,8 m
    • Kalınlık: 37 mm, 34 mm, 68 mm, 65 mm ve 15 mm

Materyaller

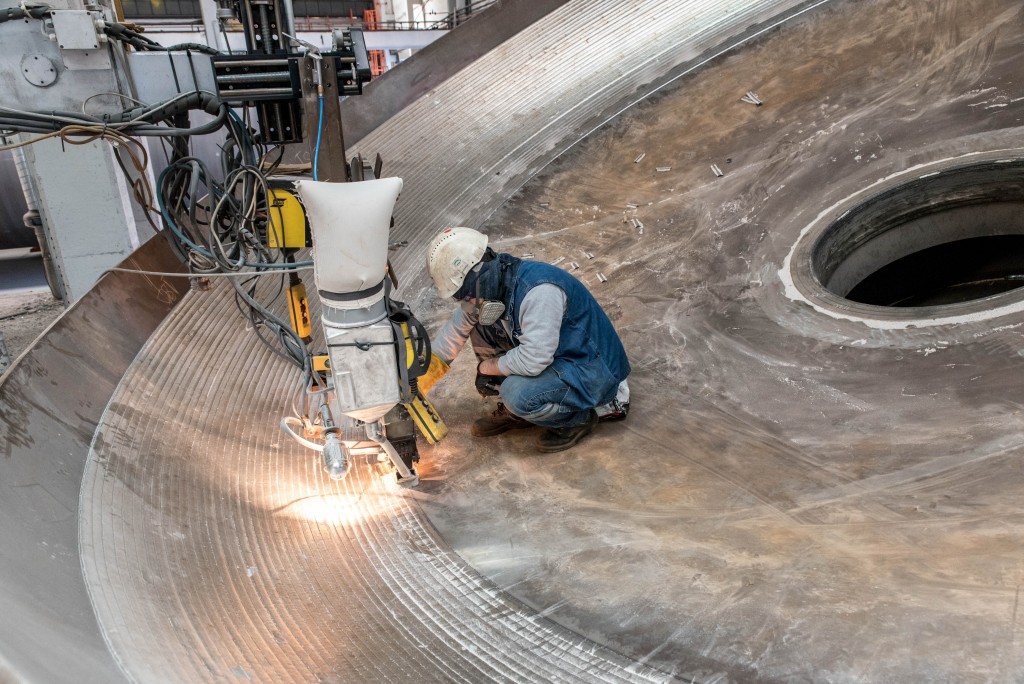

  • SA 516 Gr.70N + Alloy 825 Kaynak Kaplama Uygulaması
  • SA 516 Gr.70N (HIC)

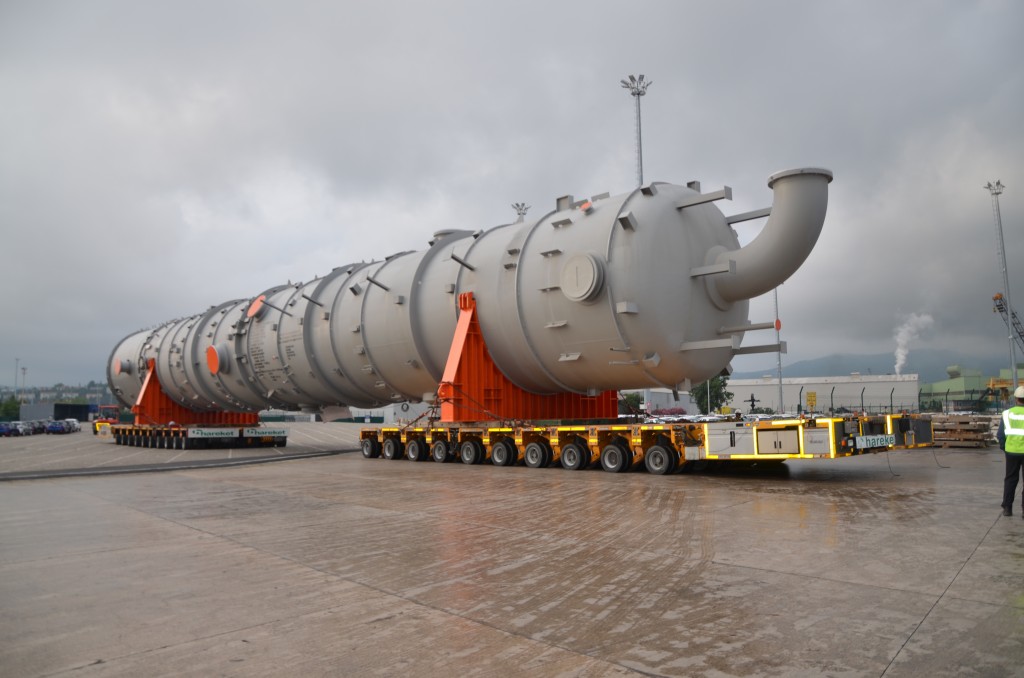

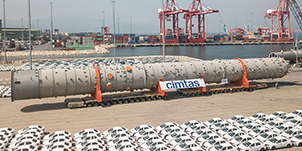

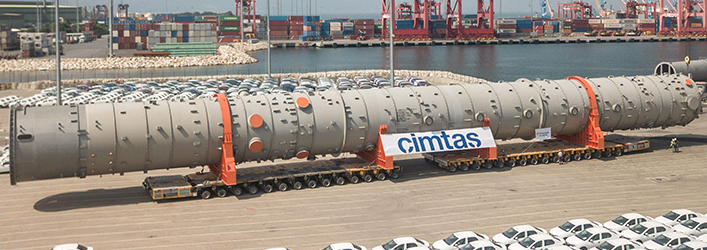

En Ağır ve En Uzun Kap: Ham Petrol Stabilizatörü

(1 adet / 623 ton / 6,5 m İç Çap / 83 m Uzunluk / Kalınlık = 37 mm)

1

Ham Petrol Stabilizatörü

Adet                           : 1
Dizayn Kodu                : ASME Sec. VIII Div.1
Boyutlar                      : ID 6,5 m x L 83 m
Gövde/Bombe Kalınlığı  : 37 mm / 38 mm
Ağırlık                         : 623 t

2

Gazolin Ayrıştırıcı

Adet                              : 1
Dizayn Kodu                   : ASME Sec. VIII Div.1
Boyutlar                         : ID 6 m x L 53 m
Gövde/Bombe Kalınlığı     : 34 mm / 35 mm
Ağırlık                            : 347 t

3

Merkaptan Çıkarıcı

Adet                             : 1
Dizayn Kodu                  : ASME Sec. VIII Div.2
Boyutlar                        : ID 4,5 m x L 55 m
Gövde/Bombe Kalınlığı    : 68 & 65 mm / 68, 65, 41 &  36 mm
Ağırlık                           : 372 t

4

Merkaptan Oksitleyici

Adet                             : 1
Dizayn Kodu                  : ASME Sec. VIII Div.1
Boyutlar                        : ID 1,8 m x L 15 m
Gövde/Bombe Kalınlığı    : 15 mm / 23 mm
Ağırlık                           : 15 t
