Basınçlı Ekipmanlar

Basınçlı Kaplar

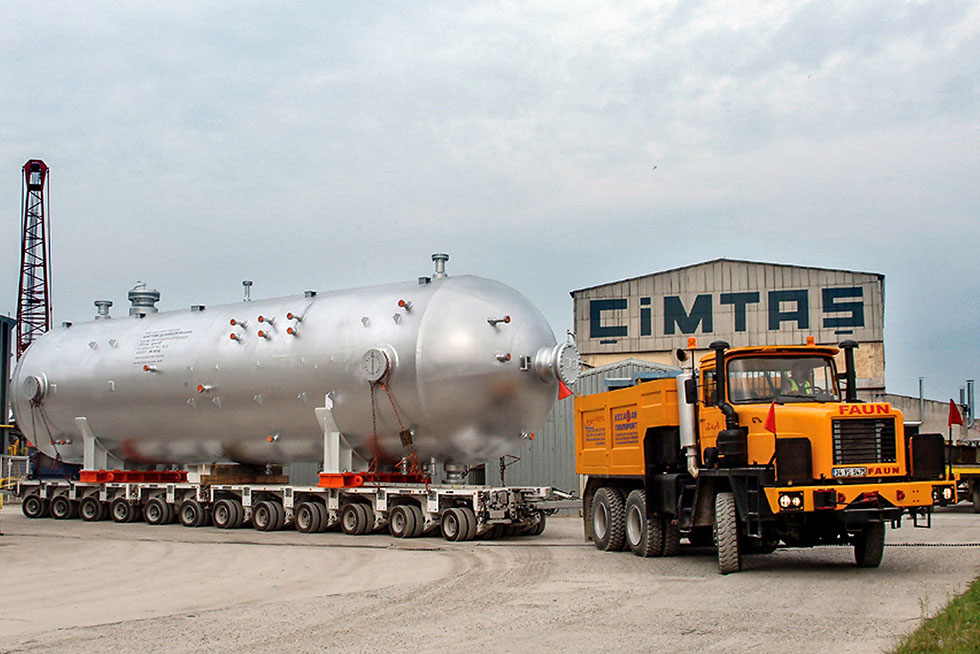

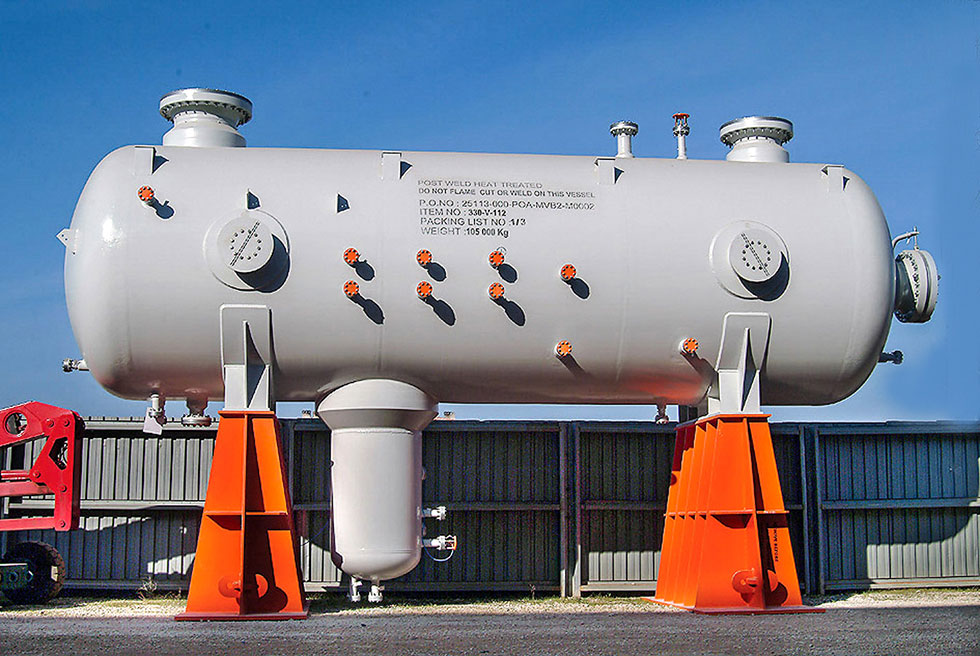

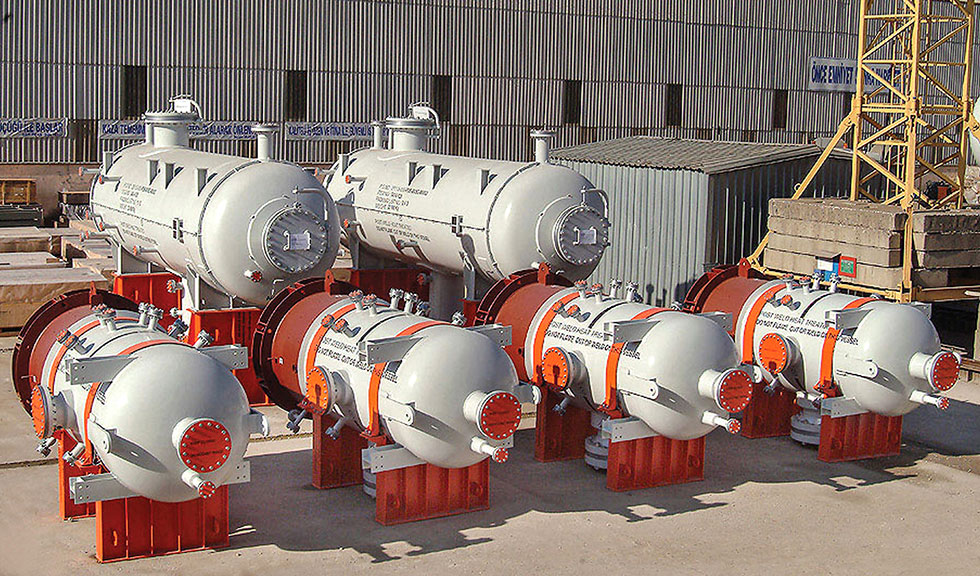

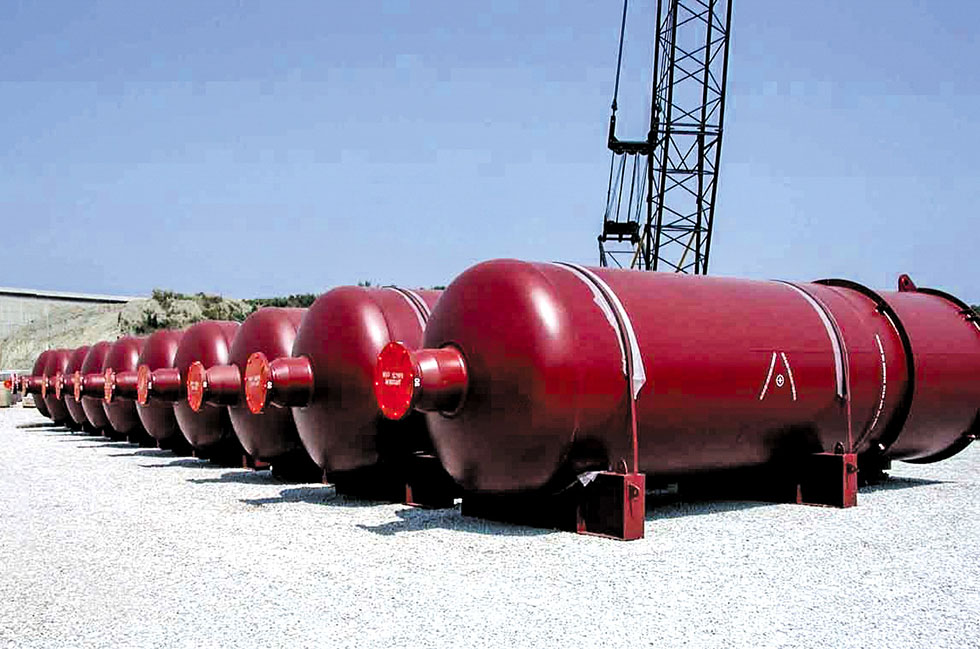

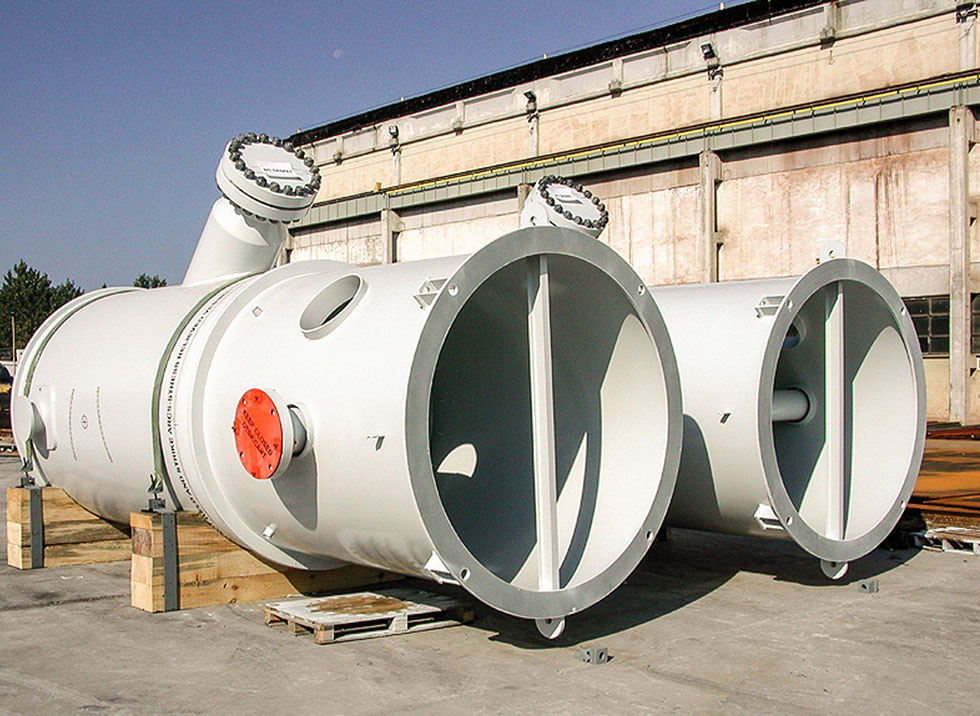

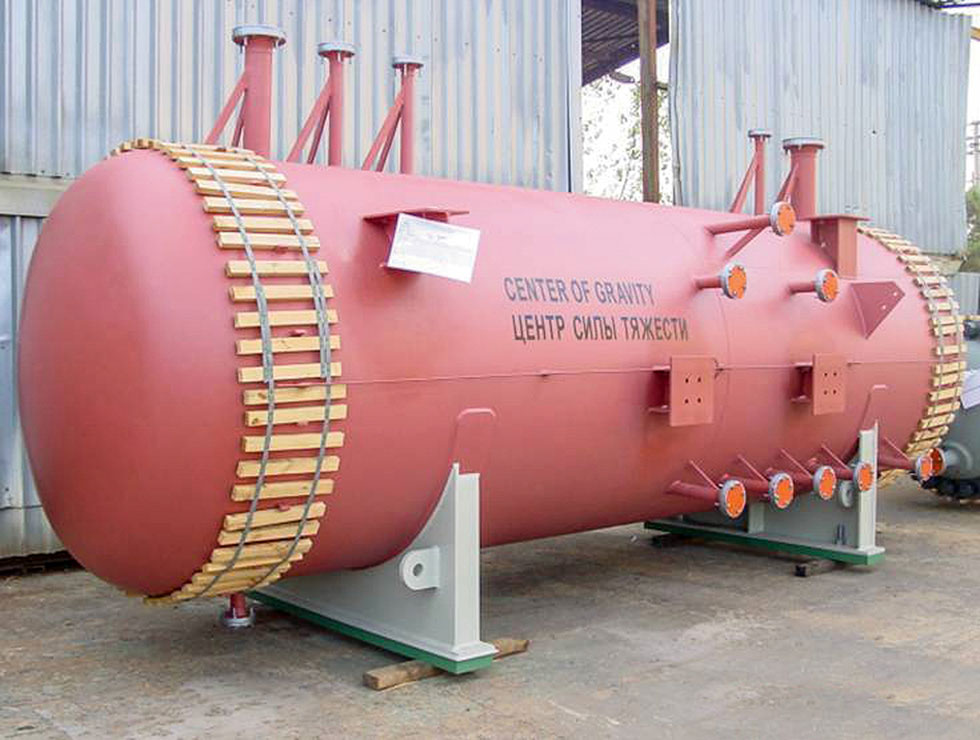

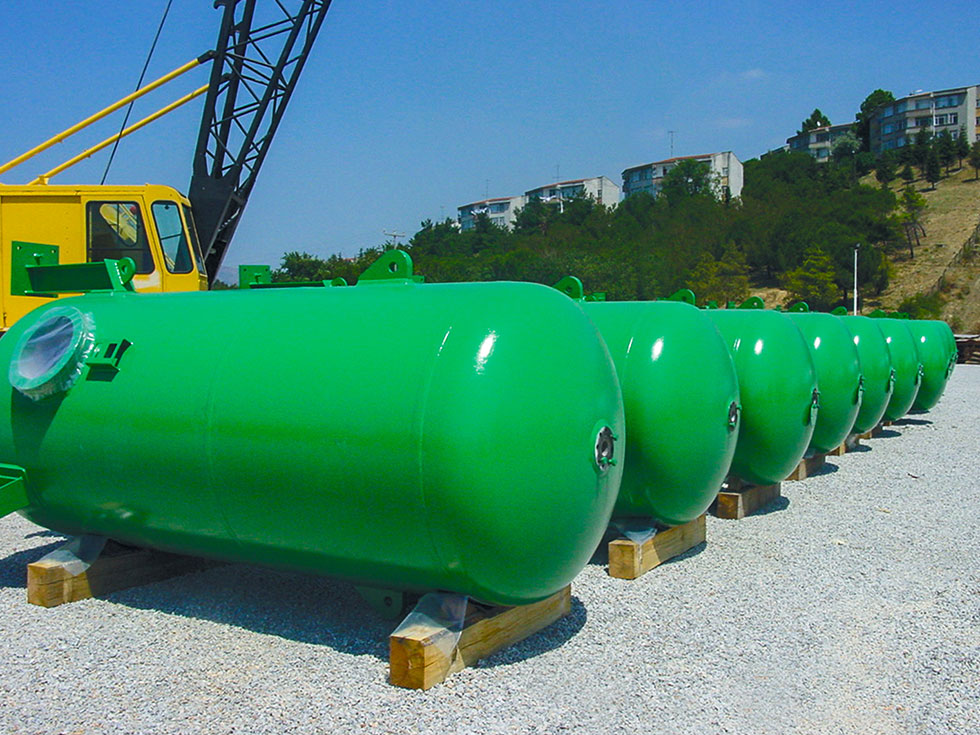

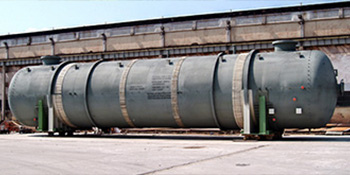

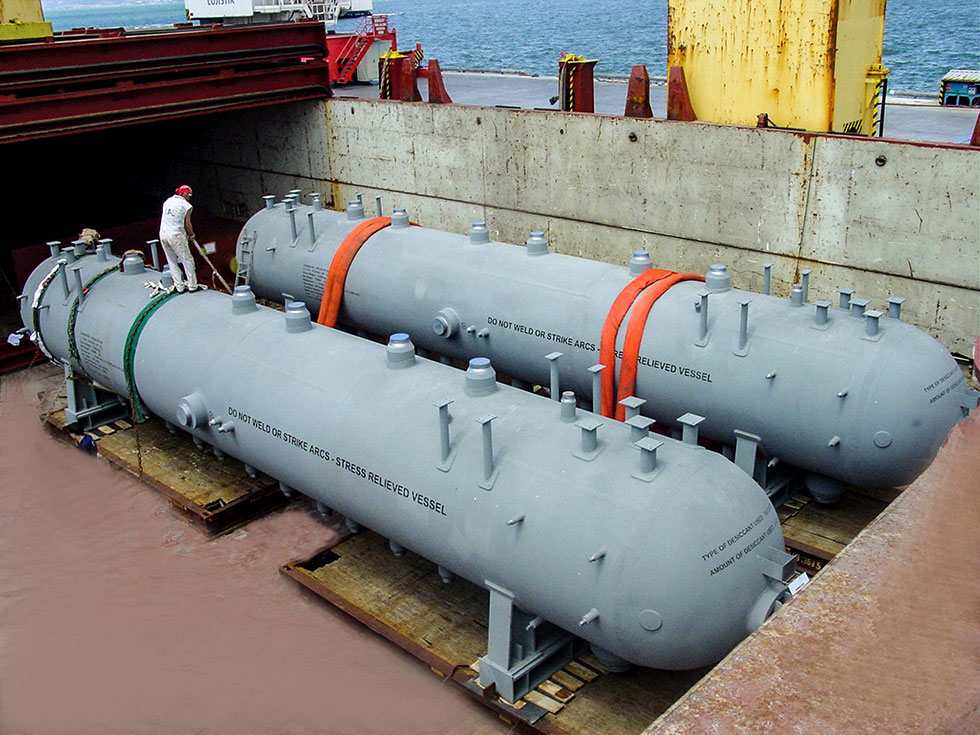

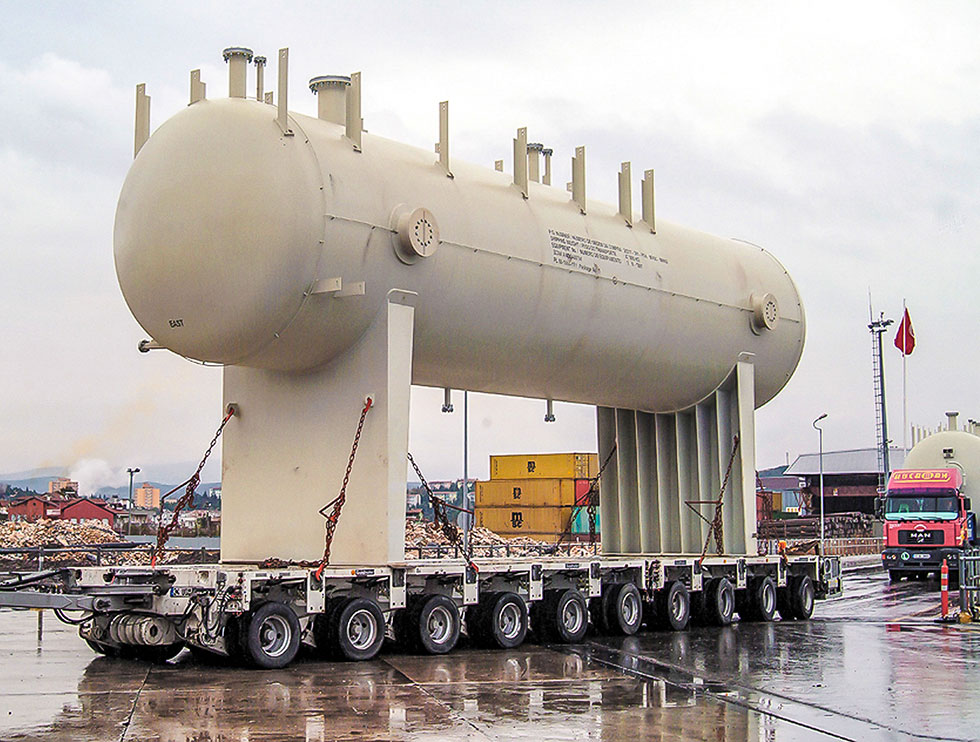

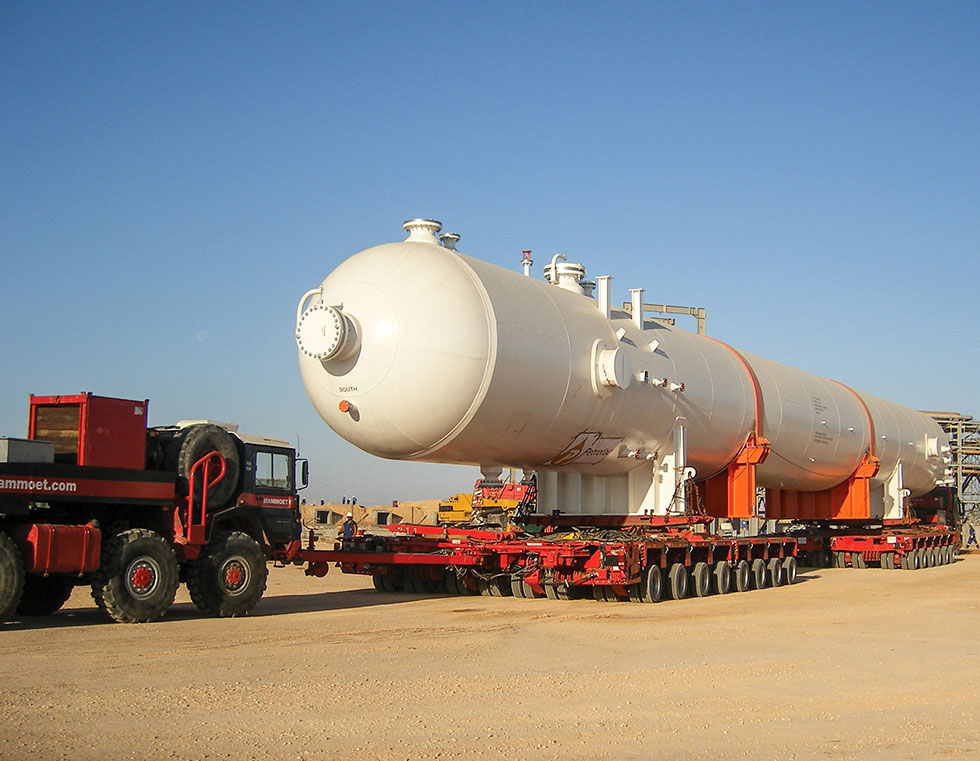

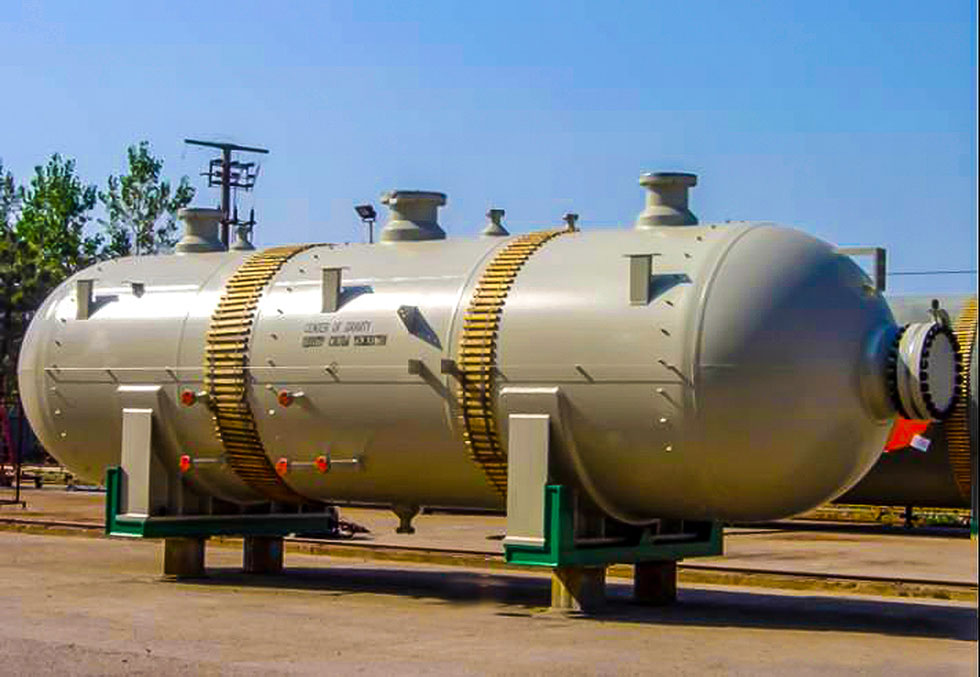

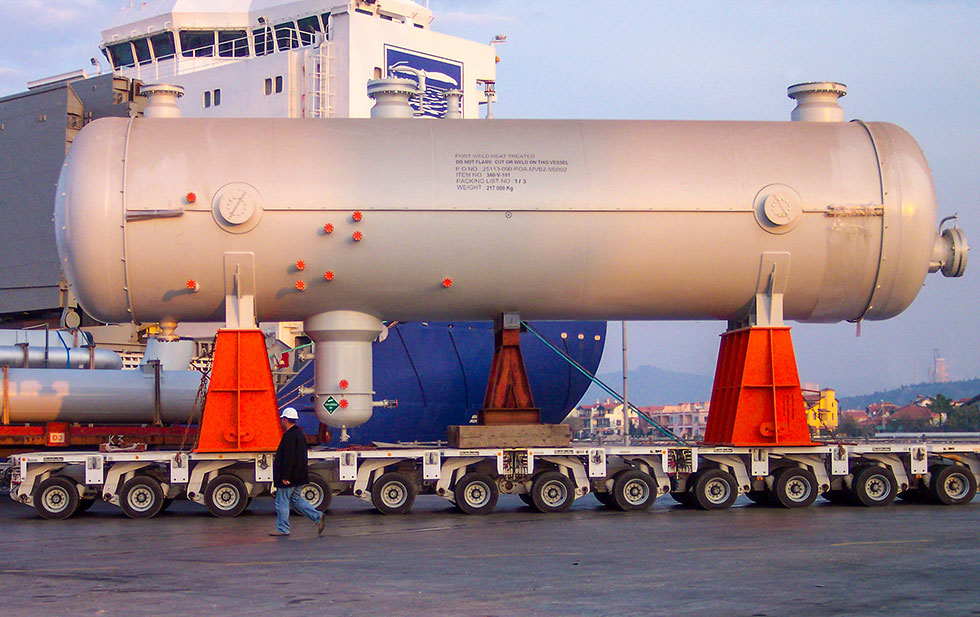

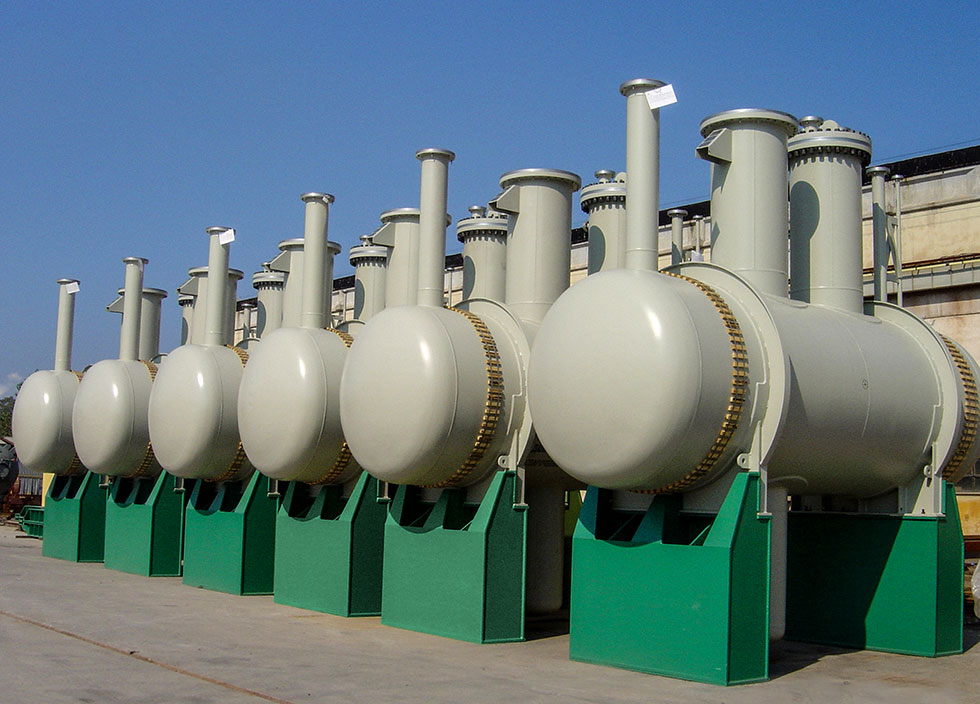

Çimtaş; HIC testli karbon çeliği, alaşımlı ve düşük alaşımlı çelik, kaplanmış çelik ve paslanmaz çelik malzemelerden yapılmış kalın cidarlı ve ağır basınçlı kapların ASME U, U2 ve CE standartlarında mühendislik, tasarım, satınalma ve üretiminde uzmanlaşmıştır.

pv2

CNC kesme, bombe biçimlendirme, silindirle bükme, çatım ve kaynak, tahribatsız test (TOFD dâhil), ısıl işlem, boya ve paketlemeyi içeren üretim süreçleri, tesis içinde yapılmaktadır. Refrakter kaplama ve iç yüzey kaplama, internal malzemelerinin satınalma ve montajı, merdiven ve platformların üretimi ve ön montajı gibi hizmetler de proje gereksinimlerine göre gerçekleştirilebilmektedir.

Çimtaş Çelik’teki ağır imalat holünde, 300 tonluk tavan vinci kapasitesi mevcuttur. Çimtaş’ta ayrıca, 340 mm’ye kadar kalın cidar kaynak dikişi için NDE gerçekleştirebilecek TOFD ekipmanı mevcuttur. Özel tasarımlı modüler ısıl işlem fırını, 12 metre çapa ve 72 metre uzunluğa kadar kapları tek parça halinde ısıl işleme tabi tutabilir.

Çimtaş’ın kurum içi mühendislik bölümü, basınçlı kaplar için kod hesaplama, plan ve imalat resmi oluşturma gibi süreçleri de içerecek şekilde komple mekanik tasarım sağlar. Departman; gerektiğinde, kaldırma mapası analizi veya taşıma mesnetlerinden, ısı / basınç çevrim ve metal yorgunluğu analizine kadar geniş bir ölçekte FEA analizleri gerçekleştirebilir.

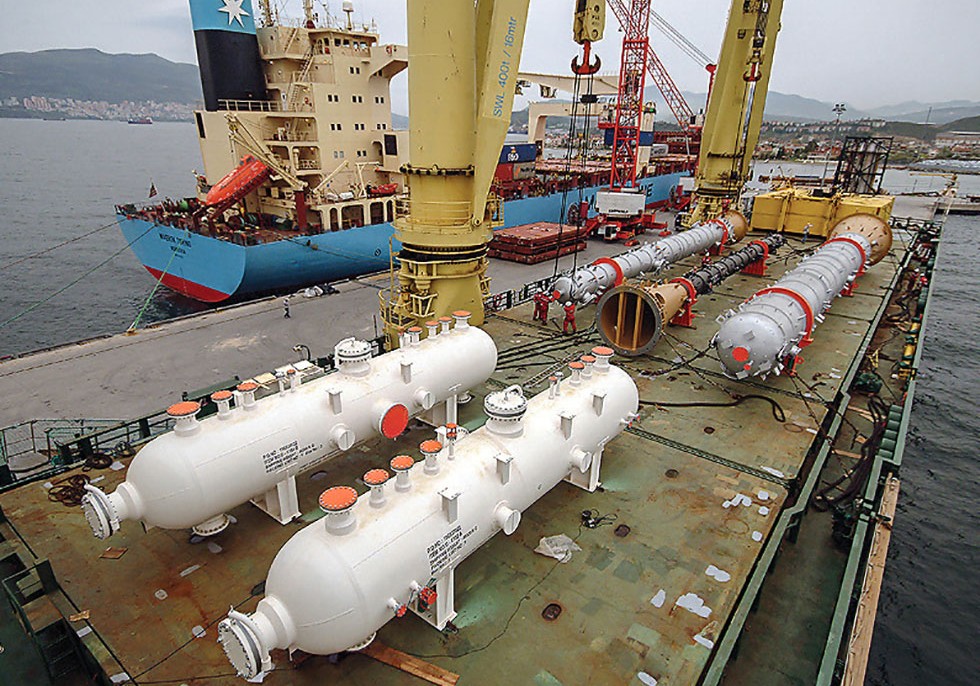

Open-Deck-View_1

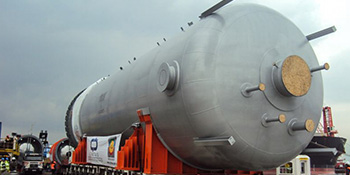

Kolonlar

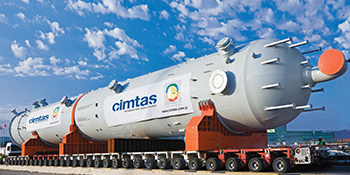

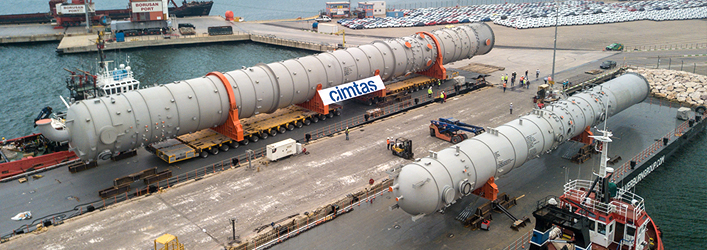

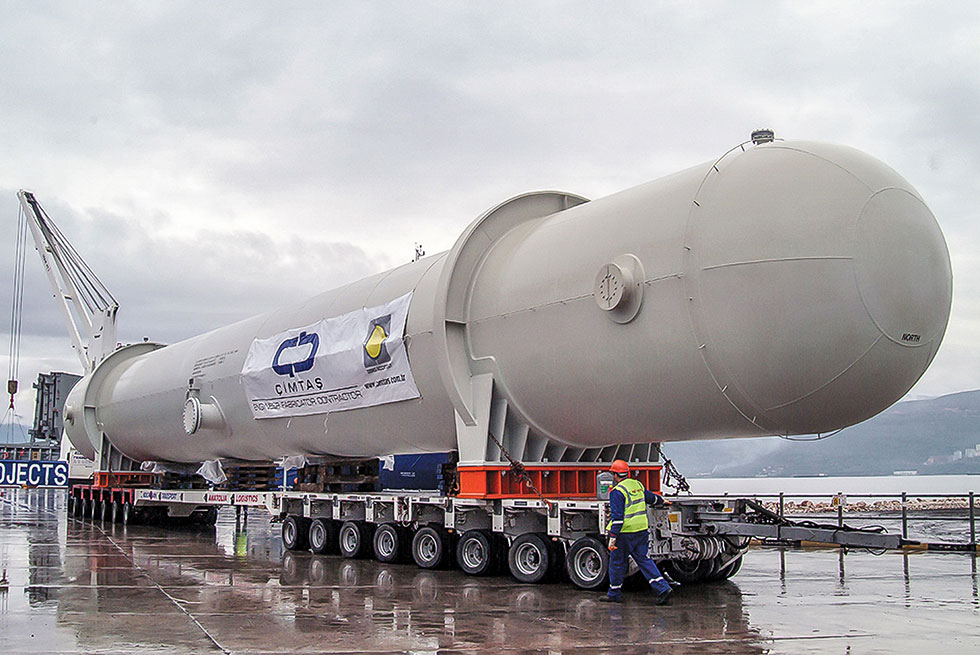

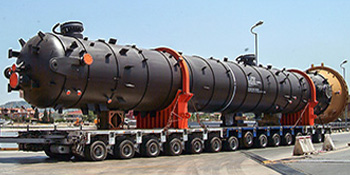

Bugüne kadar Çimtaş tarafından inşa edilen en ağır parça, 165 mm duvar kalınlığı ile 1.100 ton ağırlığa sahip Angola LNG projesinde kullanılan CO2 emicidir. Çimtaş, 200 mm kalınlık ve 83 metre uzunluktaki basınçlı kapları başarıyla üretip sevk etmiştir.

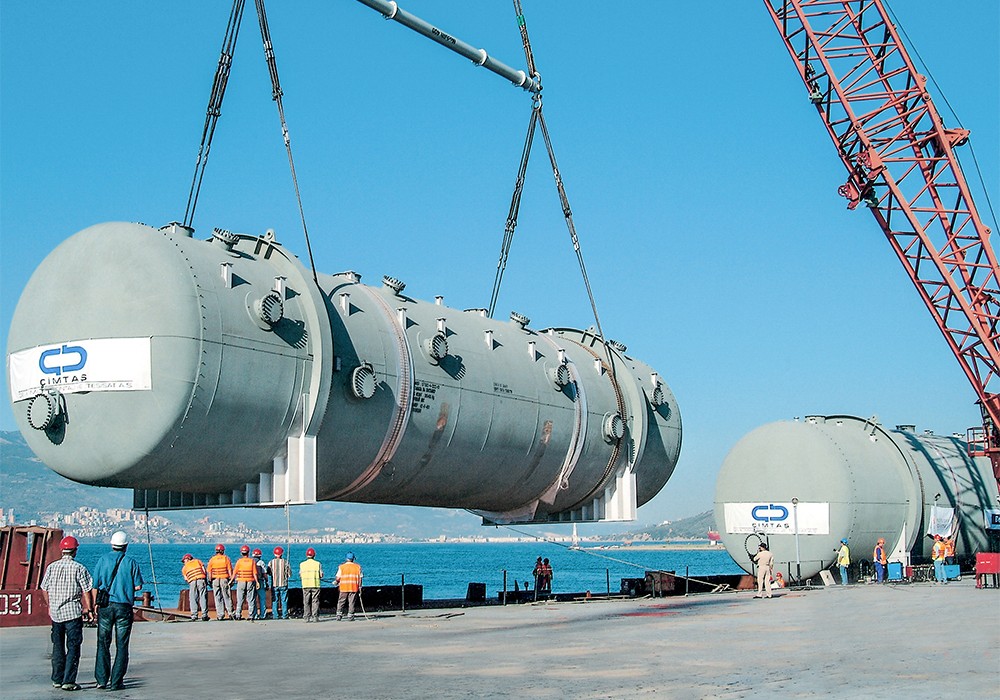

Reaktörler

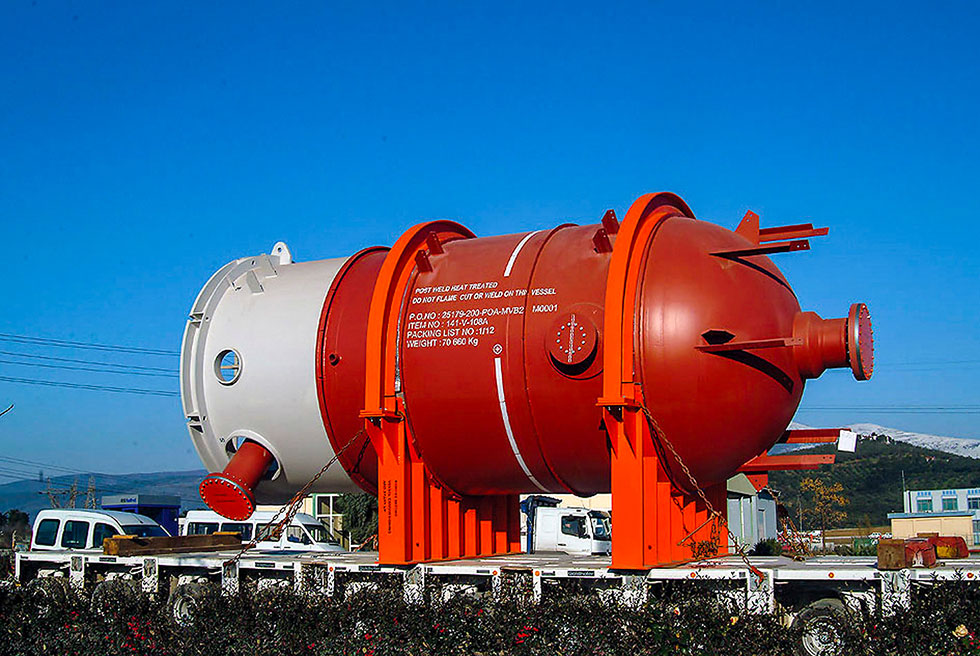

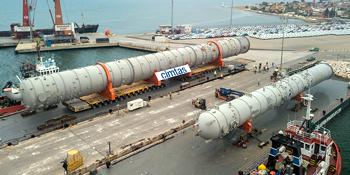

Tengizchevroil (TCO) Kazakistan Second Generation Projesi kapsamında, 4 set reaktörün ASME U standardına göre tasarım, mühendislik, satınalma ve üretimi, Parsons Fluor Daniel (PFD) için yapılmış ve söz konusu 280 ton ağırlık, 33 metre uzunluk ve 7,5 metre çapındaki 4 set reaktör proje sahasına sevk edilmiştir.

reactor
